■产品简介
高性价比、高可靠性的设计，国际主流的外型尺寸及高效混插特性，广泛适应于各类紧凑型嵌入式电源搭建和应用
标准效率及高效率模块混插功能，平衡投资和系统效率，最大化满足客户需求
■应用
无线基站、光纤和有线交换
应用于室内及户外机柜中，满足中小功率的无线基站、光纤和有线交换对电源的需求，电源模块的紧凑设计、适应恶劣环境、高可靠性和易维护特
网络接入
满足中小功率的网络接入对电源的小体积、效率、高可靠性及成本的要求， 以及适应恶劣的自然环境
数据中心，服务器及计算应用
数据中心对机架式供电需求越来越多，这款整流模块满足机架式本地供电对紧凑设计、效率、高可靠性的要求。可设计为单机架15-64KW，2N方式供电的数据中心电源
自保护和可靠性
监控单元自动识别新插入的整流模块并建立通信，模块间的通信及均流在监控单元故障时按照初始设置工作，满足通信及均流功能；模块故障时自动退出工作并保持同监控的通信。
模块采用无工具更换、松不脱螺钉固定，对维护人员资质无要求，加上体积小、重量轻，方便更换及维护
1. Electrical Specification电气规格
1.1 Input Electrical Characteristics（输入特性）
Table 1
No. 编号 | Electrical Characteristics 电气特性 | TCPR4830-B | TCPR4850-B | TCPR4875-B |
1.1.1 | Input voltage range 输入电压 | 90Vac to 284Vac |
1.1.2 | Normal voltage range 标称输入 | 100Vac to 240Vac |
1.1.3 | Frequency range 频率范围 | 47Hz--63Hz |
1.1.4 | PF 功率因素 | ≥0.99 |
1.1.5 | THD 电流失真度 | ≦5% |
1.1.6 | Max input ac current 最大输入电流 | 40A max. at full load condition |
1.1.7 | Inrush current (cold start) 浪涌电流 | 30A typ. peak, 100Vac; 20A typ. peak, 240Vac |
1.1.8 | Standby Power Consumption 待机功耗 | ≦10W@264Vac/50Hz |
1.1.9 | Efficiency (220Vac, full load) 效率 (Typ.)1) | 96% | 96.2% | 96.2% |
1.1.10 | Average Efficiency平均效率 （Min.）1) 2) | 95.8% | 96 % | 96% |
1.1.11 | Leakage Current 泄漏电流 | Less Than 0.5 mA, @ 264Vac input |
1.1.12 | Rated Output Power 额定功率 | 1740W | 3000W | 4000W |
1.1.13 | Input Fuse输入保险 | T20A/250Vac微型保险丝管//延时型 |
1.1.14 | Max. Endure Input voltage最大输入电压 | 300Vac （要测试评估） (电源不能损坏) |
Note 注明：
1）Efficiency was tested at the output mating connector terminal。测量输出插头对应插座端子处的效率。
2）Input Voltage输入电压： 115Vac/60Hz, 230Vac/50Hz; Load负载： 25%，50%，75%，100%
3）TCPR4850-XX：Average efficiency at load from 0A to 10A is 68.2% min； TCPR4850-XX 0-10A的平均效率要大于88.2%。
1.2 Output Electrical Characteristics（输出特性）
Table 2
No. 编号 | Electrical Characteristics 电气特性 | TCPR4830-B | TCPR4850-B | TCPR4875-B |
1.2.1 | Output Voltage 输出电压 | 53.5V |
1.2.2 | Min. Rated Current 额定电流 | 0A |
1.2.3 | Max. Rated current 额定电流 | 30A | 62.5A | 75A |
1.2.4 | Total Regulation 电压调整率 | ±1% | ±1% | ±1% |
1.2.5 | Output Ripple & Noise. 输出纹波和噪声2） | 1% of output voltage （peak to peak） |
1.2.6 | Output Transient Response. 输出动态响应 | ±5% of output voltage；Step load： 5%-50% or 50-100%，Slew rate 1A/uS, repetition rate跳变频率: 50Hz-100Hz. |
1.2.7 | Startup Time 启动时间3） | Between 200 mS—2000 mS |
1.2.8 | Hold-Up Time 输出保持时间 | 10mS (100Vac, full loaded) |
1.2.9 | Output Overshoot During Turn-On & Turn-Off输出超调 | 5% of Vo; All ac input and all output current from Min. to Max. 测试时输入电压及负载范围：最小到最大。 |
1.2.11 | LED Indicator LED指示 | Green：Normal 绿灯常亮：正常 |
1.3 Protection Function（保护功能）
Table 3
No. 编号 | Protection Item 保护项目 | TCPR4830-B | TCPR4850-B | TCPR4875-B |
1.3.1 | Output Over Current Protection
输出过流保护 | >33A | >62.5A | >75A |
Auto Recovery 自动重启 |
1.3.2 | Output Short Circuit Protection输出短路保护 | Auto Recovery 自动重启 |
1.3.3 | Output Over Voltage Protection
输出过压保护1） | 58.5V-60.5V | 58.5V-60.5V | 58.5V-60.5V |
Latch 锁机 |
1.3.4 | Input Under Voltage 输入欠压 | No damage with any load less than rated load, No output voltage in excess of the requirements;
额定负载以下，输入欠压时输出电压符合表2范围，电源自身不损坏。 |
Auto recovery 自动重启 |
1.3.5 | OTP 过温度保护 | 75 oC |
The converter shall auto recovery after over temperature condition removed. 过温条件去除后，电源自动恢复正常输出。 |
1.3.6 Other | Communication port 通信接口 | Can or RS485 |
Protection 防护等级 | IP20 |
Cooling 冷却方式 | Forced air |
Noise 噪声 | ≤60dB |
Temperature 环境温度 | -40 ~ 75°C |
L*W*H(mm) 长*宽*高(mm | Max 230*97*41mm | Max 287*105*41mm | Max 287*105*41mm |
| 重量Kg千克 | Max 1.5kg | Max 2.0kg | Max 2.0kg |

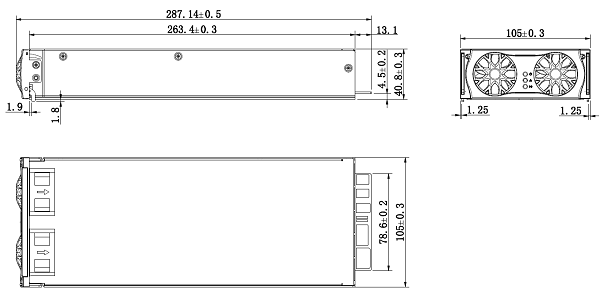

2.Overall appearance Picture(外形整机图片)
4850/4875
