■产品简介
完全符合全球客户对整流模块高效率的要求，峰值接近9 7 % 效率， 2 0 % - 1 0 0 % 负载率超过95%效率，配合客户的节能减排，降低运行电费。模块满足户外降额标准，低电压、高温度
全功率输出
■应用
●无线基站、光纤和有线交换
随着无线运营的站点数量急剧升高，能源消耗是所有运营商面对的巨大问题，以及节能减排的社会责任，全球运营商对整流模块的效率提出了新要求来解决能耗问题。高效率50A模块全面满足客户要求及各类标准规定，同时满足了客户对效率、高性价比、高可靠性的要求。50A模块组成的柜式电源、插框电源、电池架一体化电源， 柔性配置容量、配电等， 节地、节约空间、节能， 广泛应用于无线基站、光纤传输及交换站点的室内、室外应用
●网络接入
应用于中大功率的网络接入点，全高效率配置或混合配置标准效率/ 中效率模块，满足系统高效率、高可靠性及合适投入的需求
●数据中心，服务器及计算应用
配合数据中心建设的新技术趋势，去UPS化来提高整个数据中心的供电效率，48V供电及电池备电在国内外大型互联网公司的
应用案例持续上升，中效模块组成的数据中心集中供电及机架式分散供电系统获得广泛欢迎
作为数据中心的高效率电源系统， 系统功率覆盖3 KW 到4 0 0 KW
●自保护和可靠性
监控单元自动识别新插入的整流模块并建立通信，模块间的通信及均流在监控单元故障时按照初始设置工作，满足通信及均流功能；模块故障时自动退出工作并保持同监控的通信。
模块采用无工具更换、松不脱螺钉固定，对维护人员资质无要求，加上体积小、重量轻，方便更换及维护
1. Electrical Specification电气规格
1.1 Input Electrical Characteristics（输入特性）
Table 1
No. 编号 | Electrical Characteristics 电气特性 | TCPR4830-A | TCPR4850-A | TCPR48100-A |
1.1.1 | Input voltage range 输入电压 | 90Vac to 264Vac |
1.1.2 | Normal voltage range 标称输入 | 100Vac to 240Vac |
1.1.3 | Frequency range 频率范围 | 47Hz--63Hz |
1.1.4 | PF 功率因素 | ≥0.99 |
1.1.5 | THD 电流失真度 | ≦5% |
1.1.6 | Max input ac current 最大输入电流 | 40A max. at full load condition |
1.1.7 | Inrush current (cold start) 浪涌电流 | 30A typ. peak, 100Vac; 20A typ. peak, 240Vac |
1.1.8 | Standby Power Consumption 待机功耗 | ≦10W@264Vac/50Hz |
1.1.9 | Efficiency (220Vac, full load) 效率 (Typ.)1) | 92.2% | 92.5% | 92.5% |
1.1.10 | Average Efficiency平均效率 （Min.）1) 2) | 91% | 92.1 % | 92.1 % |
1.1.11 | Leakage Current 泄漏电流 | Less Than 0.5 mA, @ 264Vac input |
1.1.12 | Rated Output Power 额定功率 | 1740W | 2900W | 5800W |
1.1.13 | Input Fuse输入保险 | T20A/250Vac微型保险丝管//延时型 |
1.1.14 | Max. Endure Input voltage最大输入电压 | 300Vac （要测试评估） (电源不能损坏) |
Note 注明：
1）Efficiency was tested at the output mating connector terminal。测量输出插头对应插座端子处的效率。
2）Input Voltage输入电压： 115Vac/60Hz, 230Vac/50Hz; Load负载： 25%，50%，75%，100%
3）TCPR4850-XX：Average efficiency at load from 0A to 10A is 68.2% min； TCPR4850-XX 0-10A的平均效率要大于88.2%。
1.2 Output Electrical Characteristics（输出特性）
Table 2
No. 编号 | Electrical Characteristics 电气特性 | TCPR4830-A | TCPR4850-A | TCPR48100-A |
1.2.1 | Output Voltage 输出电压 | 53.5V |
1.2.2 | Min. Rated Current 额定电流 | 0A |
1.2.3 | Max. Rated current 额定电流 | 30A | 55A | 100A |
1.2.4 | Total Regulation 电压调整率 | ±1% | ±1% | ±1% |
1.2.5 | Output Ripple & Noise. 输出纹波和噪声2） | 1% of output voltage （peak to peak） |
1.2.6 | Output Transient Response. 输出动态响应 | ±5% of output voltage；Step load： 5%-50% or 50-100%，Slew rate 1A/uS, repetition rate跳变频率: 50Hz-100Hz. |
1.2.7 | Startup Time 启动时间3） | Between 200 mS—2000 mS |
1.2.8 | Hold-Up Time 输出保持时间 | 10mS (100Vac, full loaded) |
1.2.9 | Output Overshoot During Turn-On & Turn-Off输出超调 | 5% of Vo; All ac input and all output current from Min. to Max. 测试时输入电压及负载范围：最小到最大。 |
1.2.11 | LED Indicator LED指示 | Green：Normal 绿灯常亮：正常 |
1.3 Protection Function（保护功能）
Table 3
No. 编号 | Protection Item 保护项目 | TCPR4830-A | TCPR4850-A | TCPR48100-A |
1.3.1 | Output Over Current Protection
输出过流保护 | >33A | >55A | >110A |
Auto Recovery 自动重启 |
1.3.2 | Output Short Circuit Protection输出短路保护 | Auto Recovery 自动重启 |
1.3.3 | Output Over Voltage Protection
输出过压保护1） | 58.5V-60.5V | 58.5V-60.5V | 58.5V-60.5V |
Latch 锁机 |
1.3.4 | Input Under Voltage 输入欠压 | No damage with any load less than rated load, No output voltage in excess of the requirements;
额定负载以下，输入欠压时输出电压符合表2范围，电源自身不损坏。 |
Auto recovery 自动重启 |
1.3.5 | OTP 过温度保护 | 75 oC |
The converter shall auto recovery after over temperature condition removed. 过温条件去除后，电源自动恢复正常输出。 |
1.3.6 Other | Communication port 通信接口 | Can or RS485 |
Protection 防护等级 | IP20 |
Cooling 冷却方式 | Forced air |
Noise 噪声 | ≤60dB |
Temperature 环境温度 | -20 ~ 50°C |
L*W*H(mm) 长*宽*高(mm | Max 250*103*88mm | Max 398*240*88mm |
| 重量Kg千克 | Max 3.0kg | Max 8.0kg |
Note: 1）The power supply shall restart after recycling power.
进入锁机保护状态后，需要先断开AC 电源，再重新上电，电源才能重新工作。
2）The power supply shall shut down when the pcb surface temperature is exceeds 105oC. The converter shall return to normal operation after reset of AC input and removal of the over temperature condition.

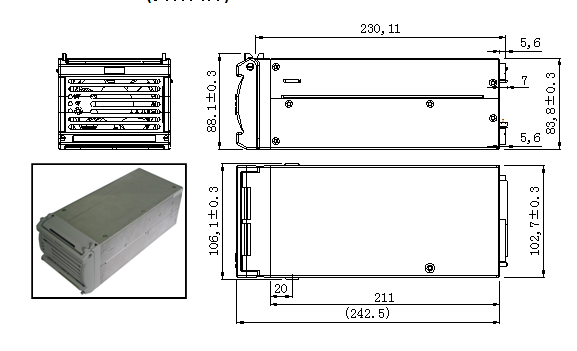

2.Overall appearance Picture(外形整机图片)
